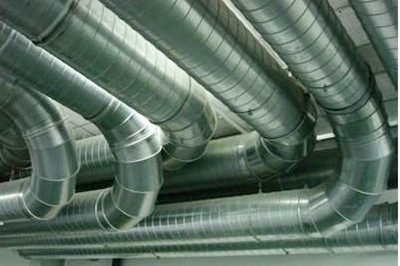

除塵管道的設計要求
今天為大家?guī)淼氖萝囬g除塵通風管道設計要求，在除塵設計中，根據不同的開清棉/清梳聯設計流程風量，風壓，合理選定除塵設備及風機型號。
01
計算公式
管道阻力與送風矩形沿程阻力和局部阻力計算工式相類同。沿程阻力即摩擦阻力，由于空氣的粘滯性，和管道內壁粗糙度所引起的空氣與管壁間的阻力叫摩擦阻力，與管道長成正比；局部阻力在空氣流動過程中，遇到各種障礙物，產生碰撞渦流所造成的阻力，主要發生在管道斷面變化，方向變化和匯流分流等部位。
02
設備選型號
除塵設備選型=設備排塵量或吸入口的風量/除塵機組過濾面積小于等于1100m3/m2.h，對于棉，毛，麻，化纖等等不同品種紡紗情況下，應合理考慮一級網目與化纖分離壓緊器配置及二級過濾濾料的選型。主風機在達到過濾風量并適當留有余地的情況下，其全壓必須保證克服系統內的全部阻力。
03
主風機全壓
主風機全壓=生產設備排放點或吸口負壓+管網系統全部阻力+除塵設備全部阻力+風機進出口部分阻力與排放阻力。
04
除塵管路設計一
所有除塵管道保證其管道內不允許積塵，則合理配置主風機全壓及除塵管徑大小設計相當重要。在清棉工序中，工藝排風風速控制在加2~14m/s（根據除塵機組全壓、管路的延程與局部等阻力消耗相結合，考慮其管路風速要求。）
05
除塵管路設計二
在清梳聯吸入棉工序中，由于單軸流等設備的（如特呂CL-C3）吸口負壓較高，在沒有考慮加接力風機的情況下，管路風速控制在1~13m/s，并加調節插板。
06
除塵管路設計三
梳棉與精梳支管風速設計在家17~19m/s橫管與支管三通連接時，由第一臺與最后一臺之間的管徑風速設計在家1~13.5m/s，（管徑設計螺旋形較好）。由于除塵管道內不允許積塵，除塵管徑設計最大不得超過700mm，最大通風量為20000m3/h。
